工控計量設備

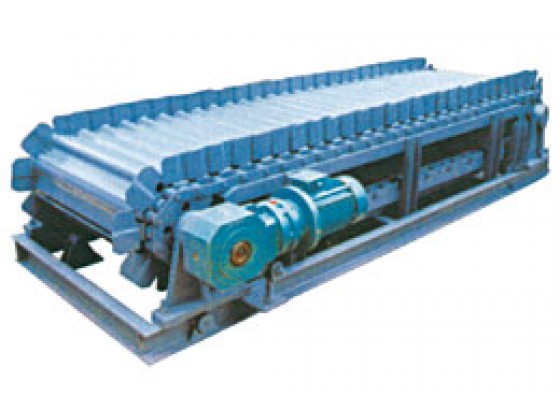

TDG-GS高溫連扳秤
- 所屬分類：工控計量設備
- 電 話：0536-3770000
- 傳 真：0536-3770000
- 訂購熱線：18663651666
- 13105369577
- 在線客服
下一個產品：MTCL吊掛定量螺旋秤
產品詳情
TDG-GS高溫鏈板秤是專為水泥、冶金、化工等行業中高溫度，高硬度物料（如水泥熟料）在輸送過程中進行連續配料與計量而設計。獨特的S型裙邊料板由耐磨鋼板采用專用模具沖壓成型，結構緊湊，運轉平穩，噪聲小，兩側的裙邊能有效地防止物料漏撒。
輸送機構采用大節距鏈輪和單側彎板滾子鏈，經熱處理，耐溫、耐磨、不跑偏。
拖動機構采用異步電機配套BW（E）系列擺線針輪減速機，使用于變頻調速配料和恒速計量?jī)煞N模式。
弱磁式齒輪測速裝置和耐高溫荷重傳感器使得速度、重量信號準確、穩定。
懸吊式結構，料倉和拖動機構與秤架一體化，安裝盒使用簡單、方便。
主要技術參數：
動態累積誤差：優于1%
測速信號：40脈沖/轉
運料板規格：60、80、1000mm
控制精度：優于1%
耐高溫范圍：≤380℃
技術參數
秤體配置表：|
秤體規格 |
減電機型號規格 |
減電機型號規格 |
主、從動鏈輪 |
總減速比i |
線速度 |
重量傳感器 |
噸位 |
參考噸數 |
|
|
Z1 |
Z2 |
||||||||
|
650 |
Y90L-4-1.5 |
B41-289 |
21 |
61 |
839.5 |
0.0359 |
200 |
1.0-10 |
2.0-6.3 |
|
650 |
Y90L-4-1.5 |
B31-121 |
21 |
61 |
351.5 |
0.0858 |
200 |
2.0-20 |
6-16 |
|
650 |
Y90L-4-1.5 |
B3-87 |
21 |
6 |
252.3 |
0.1195 |
200 |
3.0-30 |
8-25 |
|
650 |
Y90L-4-1.5 |
B3-71 |
21 |
61 |
205.9 |
0.1464 |
200 |
4.0-40 |
10-35 |
|
800 |
Y100L-4-2.2 |
B3-59 |
21 |
51 |
136.77 |
0.1628 |
300 |
8.0-80 |
20-63 |
|
1000 |
Y100L-4-2.2 |
B3-59 |
21 |
61 |
171.1 |
0.2650 |
500 |
10-100 |
30-80 |
|
1000 |
Y100L-4-2.2 |
B3-43 |
21 |
51 |
103.3 |
0.3929 |
500 |
16-160 |
50-120 |
|
備注 |
1、650型秤體鏈傳動采用節距P=15.875mm的標準滾子鏈及鏈輪； |
||||||||
|
2、800、1000型秤體鏈傳動采用節距P=19.05mm的標準滾子鏈及鏈輪； |
|||||||||
|
3、異步電機選用Y系列四極電機(臥式)，擺線針輪減速機選用B系列； |
|||||||||
|
4、選擇噸位時，最好取表中參考噸位欄內推薦值。 |
|||||||||
